Amazon EBS (Elastic Block Store) là gì? Mô hình kiến trúc: EC2 + EBS

💾 Amazon EBS (Elastic Block Store) là gì?

Amazon EBS (Elastic Block Store) là dịch vụ lưu trữ block-level (từng khối dữ liệu) dùng cho EC2 instance. Nó hoạt động giống như ổ cứng ảo (virtual hard disk) được gắn vào EC2 và dùng để:

• Lưu trữ hệ điều hành (volume root)

• Lưu dữ liệu ứng dụng (CSDL, file, log...)

• Lưu snapshot để backup/restore

🧠 Đặc điểm chính của EBS

📦 Phân loại volume EBS

🛠 Use Case điển hình

• EC2 boot volume: nơi chứa hệ điều hành

• Cài đặt database như PostgreSQL, MySQL

• Thêm volume lưu log hoặc lưu dữ liệu lớn

• Sao lưu dữ liệu bằng Snapshot

🔄 So sánh nhanh EBS vs S3

Bạn muốn mình minh họa kiến trúc EC2 + EBS hoặc viết script gắn EBS tự động khi tạo EC2 không?

🏗️ Mô hình kiến trúc: EC2 + EBS

         +---------------------------------------+
         |               AWS EC2                 |
         |         Instance (Ubuntu/Linux)       |
         |  - Cài ứng dụng web, DB, logs...      |
         +----------------+----------------------+
                          |
           +--------------v--------------+
           |        EBS Volume 1         |  (Root volume – hệ điều hành)
           |   /dev/xvda                 |  (gp3 – SSD 8GB~30GB)
           +-----------------------------+
                          |
           +--------------v--------------+
           |        EBS Volume 2         |  (Data volume – lưu app/data/logs)
           |   /dev/xvdf                 |  (io1 – IOPS cao hoặc st1 – HDD)
           +-----------------------------+

🔑 Các thành phần chính

💡 Ưu điểm kiến trúc EC2 + EBS

• Tách biệt dữ liệu ứng dụng và hệ điều hành → dễ backup / scale

• Volume có thể snapshot → phục hồi nhanh khi hỏng hóc

• Có thể attach/detach EBS từ instance này sang instance khác

🛠 Thực tế triển khai

1. Tạo EC2 instance với root volume (EBS)

2. Tạo thêm EBS Volume → attach vào EC2

3. Trên EC2:

   sudo mkfs -t ext4 /dev/xvdf
   sudo mkdir /data
   sudo mount /dev/xvdf /data


4. Sử dụng /data cho ứng dụng, DB, logs

Dưới đây là minh họa kiến trúc EC2 kết hợp với Amazon EBS, mô tả cách các volume EBS hoạt động và liên kết với instance EC2:

🏗️ Mô hình kiến trúc: EC2 + EBS

         +---------------------------------------+
         |               AWS EC2                 |
         |         Instance (Ubuntu/Linux)       |
         |  - Cài ứng dụng web, DB, logs...      |
         +----------------+----------------------+
                          |
           +--------------v--------------+
           |        EBS Volume 1         |  (Root volume – hệ điều hành)
           |   /dev/xvda                 |  (gp3 – SSD 8GB~30GB)
           +-----------------------------+
                          |
           +--------------v--------------+
           |        EBS Volume 2         |  (Data volume – lưu app/data/logs)
           |   /dev/xvdf                 |  (io1 – IOPS cao hoặc st1 – HDD)
           +-----------------------------+

🔑 Các thành phần chính

💡 Ưu điểm kiến trúc EC2 + EBS

• Tách biệt dữ liệu ứng dụng và hệ điều hành → dễ backup / scale

• Volume có thể snapshot → phục hồi nhanh khi hỏng hóc

• Có thể attach/detach EBS từ instance này sang instance khác

🛠 Thực tế triển khai

1. Tạo EC2 instance với root volume (EBS)

2. Tạo thêm EBS Volume → attach vào EC2

3. Trên EC2:

   sudo mkfs -t ext4 /dev/xvdf
   sudo mkdir /data
   sudo mount /dev/xvdf /data


4. Sử dụng /data cho ứng dụng, DB, logs

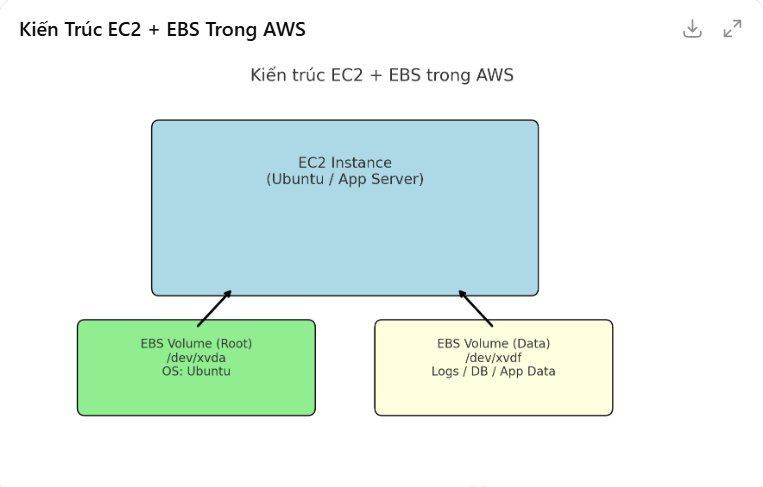

Đây là sơ đồ kiến trúc trực quan thể hiện cách EC2 instance kết nối với hai EBS volumes:

• Một volume chứa hệ điều hành (Root volume – /dev/xvda)

• Một volume lưu dữ liệu ứng dụng, logs hoặc database (/dev/xvdf)

AWSTemplateFormatVersion: "2010-09-09"
Description: EC2 with attached EBS volume and Apache installation

Parameters:
  KeyName:
    Description: EC2 KeyPair name
    Type: AWS::EC2::KeyPair::KeyName

Resources:

  MyInstance:
    Type: AWS::EC2::Instance
    Properties:
      InstanceType: t2.micro
      KeyName: !Ref KeyName
      ImageId: ami-0c55b159cbfafe1f0  # Ubuntu 22.04 (us-east-1)
      SecurityGroupIds:
        - !Ref InstanceSecurityGroup
      AvailabilityZone: !Select [ 0, !GetAZs '' ]
      UserData:
        Fn::Base64: !Sub |
          #!/bin/bash
          apt update -y
          apt install apache2 -y
          systemctl start apache2
          systemctl enable apache2
          mkfs -t ext4 /dev/xvdf
          mkdir /data
          mount /dev/xvdf /data
          echo "/dev/xvdf /data ext4 defaults,nofail 0 2" >> /etc/fstab

  EBSVolume:
    Type: AWS::EC2::Volume
    Properties:
      Size: 8
      AvailabilityZone: !GetAtt MyInstance.AvailabilityZone
      VolumeType: gp3
      Tags:
        - Key: Name
          Value: SecondaryVolume

  VolumeAttachment:
    Type: AWS::EC2::VolumeAttachment
    Properties:
      InstanceId: !Ref MyInstance
      VolumeId: !Ref EBSVolume
      Device: /dev/sdf

  InstanceSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: Allow HTTP & SSH
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 22
          ToPort: 22
          CidrIp: 0.0.0.0/0
        - IpProtocol: tcp
          FromPort: 80
          ToPort: 80
          CidrIp: 0.0.0.0/0

Outputs:
  InstancePublicIP:
    Description: Public IP of the EC2 instance
    Value: !GetAtt MyInstance.PublicIp
